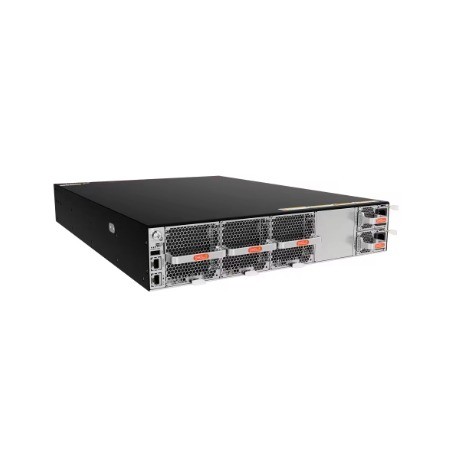

Stock CE8865-4C Network Switch met 4 Subcard Slots Mainframe Switch SNMP functie

CE8865-4C-host (4 dochterkaartsleuf, 2*AC-stroomvoorziening, 3*fanboxen, poortzijde-uitlaat)

02355RTC

CE8865-4C

02355RTA (CE8865-4C-host (4 dochterkaartsleuf, geen voedingsbron en ventilator))02355RTB (CE8865-4C-host (4 dochterkaartsleuf, 2*AC-stroomvoorziening, 3*ventilatorbox, luchtinlaat aan de poortzijde))02356FKL (CE8865-4C-host inclusief licentiepakket (4 dochterkaartsleuf, 2*AC-stroomvoorziening, 3*ventilatorbox, luchtinlaat aan de poortzijde, softwarelicentie))02356FKP (CE8865-4C-host inclusief licentiepakket (4 dochterkaartsleuf, 2*AC-stroomvoorziening, 3*ventilatorbox, luchtinlaat aan de poortzijde, softwarelicentie))

Installatie van kasten

88.1 mm

600.0 mm

442.0 mm

2

250,08 kg (inclusief 2 vermogensmodules, 3 ventilatormodules, met uitzondering van plug-in-kaarten en plug-in-kaartenvullingspanelen)27.8 kg (inclusief 2 vermogensmodules, 3 ventilatormodules en 4 plug-in-fillercards, exclusief plug-in-cards)

21.3 kg (exclusief voedingsmodules, ventilatormodules, plug-in-kaarten en plug-in-filler-panelen; met inbegrip van 2 power-plug-in-filler-panelen en 3 fan-plug-in-filler-panelen)24.02kg (exclusief voedingsmodules, ventilatormodules en insteekkaarten; met inbegrip van 4 insteekkaarten, 2 insteekkaarten en 3 insteekkaarten)

16.54 kg (inclusief 2 vermogensmodules, 3 ventilatormodules, met uitzondering van plug-in-kaarten en plug-in-card-vulppanelen)19.26 kg (inclusief 2 vermogensmodules, 3 ventilatormodules en 4 plug-in-fillercards, exclusief plug-in-cards)

12.76 kg (exclusief voedingsmodules, ventilatormodules, plug-in-kaarten en plug-in-fillercards; met inbegrip van 2 plug-in-fillercards en 3 fanfillercards)15.48 kg (exclusief voedingsmodules, ventilatormodules en plug-in-kaarten; met inbegrip van 4 kaartenvullingspanelen, 2 power plug-in-vulingspanelen en 3 ventilatorvullspanelen)

Met vier CE88-D16CQ-H kaarten:- 888W (100% belasting, 64*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)- 1318W (100% belasting, 64*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroom)- 1376W (100% belasting, 48*100G + 16*200G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)Met vier CE88-D10CQ-H kaarten:- 406W (100% belasting, 40*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroomvoorraden)- 549W (100% belasting, 40*200G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorraden)- 612W (100% belasting, 40*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroom)- 965W (100% belasting, 40*200G-optische modules voor lange afstandspoorten, hoge temperatuur, dubbele wisselstroom)met 4 CE88-D8YS4DQ-H-kaarten:- 531W (100% belasting, 16*400G + 32*25G-poort optische modules voor korte afstand, normale temperatuur, dubbele wisselstroomvoorzieningen)- 830W (100% belasting, 16*400G + 32*25G-poort langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)met 4 CE88-D24YS2CQ-H-kaarten:- 410W (100% belasting, 96*25G + 8*100G-poort optische modules voor korte afstand, normale temperatuur, dubbele wisselstroom)- 718W (100% belasting, 96*25G + 8*100G-poort optische modules voor lange afstand, hoge temperatuur, dubbele wisselstroom)met 4 CE88-D24T2CQ-H-kaarten:- 455W (100% belasting, 96*10G vermogen + 8*100G poorten, korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)- 732W (100% belasting, 96*10G vermogen + 8*100G poort optische modules voor lange afstand, hoge temperatuur, dubbele wisselstroom)

Met vier CE88-D16CQ-H kaarten:- 650W (100% belasting, 32*100G koperen poorten, normale temperatuur, dubbele wisselstroomvoorraden)- 728W (100% belasting, 32*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroom)Met vier CE88-D10CQ-H kaarten:- 315W (100% belasting, 20*100G koperen poorten, normale temperatuur, dubbele wisselstroomvoorraden)- 338W (100% belasting, 20*200G koperen poorten, normale temperatuur, dubbele wisselstroomvoorraden)- 345W (100% belasting, 20*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorraden)- 420W (100% belasting, 20*200G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorraden)Met vier CE88-D8YS4DQ-H kaarten:- 306W (100% belasting, 8*400G+16*25G koperkabels, normale temperatuur, dubbele wisselstroom)- 406W (100% belasting, 8*400G+16*25G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)met 4 CE88-D24YS2CQ-H-kaarten:- 305W (100% belasting, 48*25G+4*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorraden)- 338W (100% belasting, 48*25G+4*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroomvoorzieningen)met 4 CE88-D24T2CQ-H-kaarten:- 381W (100% belasting, 48*10G koperkabels + 4*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorraden)- 388W (100% belasting, 48*10G elektrisch + 4*100G poort korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorraden)

Geconfigureerd met 4 CE88-D16CQ-H-kaarten: 569WGeconfigureerd met 4 CE88-D10CQ-H-kaarten: 297WGeconfigureerd met 4 CE88-D8YS4DQ-H-kaarten: 297WGeconfigureerd met 4 CE88-D24YS2CQ-H-kaarten: 276WGeconfigureerd met 4 CE88-D24T2CQ-H-kaarten: 330W

Met vier CE88-D16CQ-H kaarten:- 3029,9 BTU/uur (100% belasting, 64*100G optische modules met korte bereik, normale temperatuur, dubbele wisselstroomvoorzieningen)- 4497 BTU/uur (100% belasting, 64*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoeding)- 4694,9 BTU/uur (100% belasting, 48*100G + 16*200G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroom)Met vier CE88-D10CQ-H kaarten:- 1385,3 BTU/uur (100% belasting, 40*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)- 1873,2 BTU/uur (100% belasting, 40*200G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)- 2088,1 BTU/uur (100% belasting, 40*100G optische modules voor lange afstanden, hoge temperatuur, dubbele wisselstroom)- 3292,6 BTU/uur (100% belasting, 40*200G optische modules voor lange afstanden, hoge temperatuur, dubbele wisselstroomvoorzieningen)met 4 CE88-D8YS4DQ-H-kaarten:- 1811.8 BTU/uur (100% belasting, 16*400G + 32*25G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)- 2832 BTU/uur (100% belasting, 16*400G + 32*25G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)met 4 CE88-D24YS2CQ-H-kaarten:- 1398,9 BTU/uur (100% belasting, 96*25G+8*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)- 2449,8 BTU/uur (100% belasting, 96*25G+8*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroom)Met vier CE88-D24T2CQ-H kaarten:- 1552,5 BTU/uur (100% belasting, 96*10G elektrische + 8*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)- 2497,6 BTU/uur (100% belasting, 96*10G elektrische + 8*100G optische modules voor lange afstand, hoge temperatuur, dubbele wisselstroom)

Met vier CE88-D16CQ-H kaarten:- 2217,8 BTU/uur (100% belasting, 32*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorraden)- 2483,9 BTU/uur (100% belasting, 32*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)Met vier CE88-D10CQ-H kaarten:- 1074,8 BTU/uur (100% belasting, 20*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorraden)- 1153,3 BTU/uur (100% belasting, 20*200G koperkabels, normale temperatuur, dubbele wisselstroomvoorraden)- 1177,1 BTU/uur (100% belasting, 20*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroomvoorzieningen)- 1433 BTU/uur (100% belasting, 20*200G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorraden)met 4 CE88-D8YS4DQ-H-kaarten:- 1044,1 BTU/uur (100% belasting, 8*400G + 16*25G koperkabels, normale temperatuur, dubbele wisselstroomvoorzieningen)- 1385,3 BTU/uur (100% belasting, 8*400G + 16*25G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)met 4 CE88-D24YS2CQ-H-kaarten:- 1040,7 BTU/uur (100% belasting, 48*25G + 4*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorzieningen)- 1153,3 BTU/uur (100% belasting, 48*25G+4*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)met 4 CE88-D24T2CQ-H-kaarten:- 1300 BTU/uur (100% belasting, 48*10G vermogen + 4*100G koperkabels, normale temperatuur, dubbele wisselstroom)- 1323,9 BTU/uur (100% belasting, 48*10G vermogen + 4*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)

Luchtkoeling

Geconfigureerd met 4 CE88-D16CQ-H-kaarten: 1941.4 BTU/uurGeconfigureerd met 4 CE88-D10CQ-H-kaarten: 1013,4 BTU/uur Geconfigureerd met 4 CE88-D8YS4DQ-H-kaarten: 1013,4 BTU/uurGeconfigureerd met 4 CE88-D24YS2CQ-H-kaarten: 941,7 BTU/uurGeconfigureerd met 4 CE88-D24T2CQ-H-kaarten: 1126 BTU/uur

AC aansluitbaar, DC aansluitbaar, HVDC aansluitbaar

- 2000W AC & 240V DC-kernmodule: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 1800W AC & 240V DC-kernmodule: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 2000 W hoogspanningsstroommodule: 336 V stroom- 2200W gelijkstroommodule: -48V gelijkstroom ~ -60V gelijkstroom; +48V gelijkstroom

- 2000W AC & 240V DC-krachtmodule: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 1800W AC & 240V DC-vermogen module: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 2000 W hoogspanningsstroommodule: 260 V DC ~ 400 V DC- 2200W gelijkstroommodule: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC

- 2000W AC & 240V DC-vermogensmodule: 10A (100V AC ~ 240V AC); 10A (240V DC)- 1800W AC & 240V DC-vermogensmodule: 10A (100V AC ~ 240V AC); 10A (240V DC)- 2000 W hoogspanningsstroommodule: 10 A (336 V stroom)- 2200W gelijkstroommodule: 63A (-48V DC ~ -60V DC); 63A (+48V DC)

- 2000W AC & 240V DC-vermogensmodule: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- 1800W AC & 240V DC-krachtmodule: 1800W (200V AC ~ 240V AC & 240V DC); 900W (100V AC ~ 130V AC)- 2000 W hoogspanningsstroommodule: 2000 W- 2200W gelijkstroommodule: 2200W

DRAM: 8 GB

64 MB*2

4 GB SSD

Deze functie is gereserveerd en is nog niet ingeschakeld.

RJ45

Zie de inleiding van de interface van elke kaart.

Zie de inleiding van de interface van elke kaart.

Deze functie is gereserveerd en is nog niet ingeschakeld.

steun

Indien u deze specificatie nodig heeft, raadpleegt u de productbrochure of neemt u contact op met de verkoopspersoon van het product om deze te verkrijgen.

Ondersteunt 2+1 back-up en hot backup voor ventilatormodules.het wordt aanbevolen dat u de kapotte ventilator module onmiddellijk vervangen.

1+1 back-up

2

AC: gemeenschappelijke modus 6kV, differentiële modus 6kVHVDC: gemeenschappelijke modus 4kV, differentiële modus 2kVDC: gemeenschappelijke modus 4kV, differentiële modus 2kV

Ventilator met stekker

3

De luchtinlaat/luchtuitlaat aan de poortzijde wordt bepaald door de geselecteerde ventilatormodules en -energie-modules. De luchtleidingen van de ventilatormodules en -energie-modules moeten consistent zijn.

-40°C+70°C

0°C tot 40°C (0m tot 1800m)Opmerking: op een hoogte van 1800 m tot 5000 m neemt de maximale temperatuurspecificatie met 1 °C af voor elke hoogteverhoging van 220 m.

5%RH ∼95%RH, niet-condenserend

5%RH ∼95%RH, niet-condenserend

≤ 5000 m

≤ 5000 m

48.4 jaar

1.86 uur

Inlaatlucht aan de poortzijde: < 86,1 dB (A)Luchtuitlaat aan de poortzijde: < 87,9 dB (A)

Inlaatlucht aan de poortzijde: < 64,3 dB (A)Luchtuitlaat aan de poortzijde: < 65,2 dB (A)

0.9999964621
