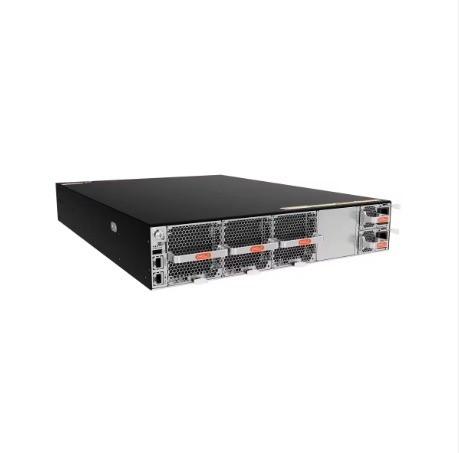

48 poorten CE8865-SAN-4C CloudEngine 8800 High Density Data Center Network Switch

CE8865-SAN-4C-host (4 subkaart-slots, exclusief voeding en ventilator)

02355SDP

CE8865-SAN-4C

02355SDQ (CE8865-SAN-4C-host (4 dochterkaartsleuf, 2*AC-stroomvoorziening, 3*fanboxen, luchtinlaat aan de poortzijde))02355SDR (CE8865-SAN-4C-host (4 dochterkaartsleutel, 2*AC-stroomvoorziening, 3*ventilatordozen, luchtstop aan boord)

Installatie van kasten

88.1 mm

600.0 mm

442.0 mm

2

250,08 kg (inclusief 2 vermogensmodules, 3 ventilatormodules, met uitzondering van plug-in-kaarten en plug-in-kaartenvullingspanelen)27.8 kg (inclusief 2 vermogensmodules, 3 ventilatormodules en 4 plug-in-fillercards, exclusief plug-in-cards)

21.3 kg (exclusief voedingsmodules, ventilatormodules, plug-in-kaarten en plug-in-filler-panelen; met inbegrip van 2 power-plug-in-filler-panelen en 3 fan-plug-in-filler-panelen)24.02kg (exclusief voedingsmodules, ventilatormodules en insteekkaarten; met inbegrip van 4 insteekkaarten, 2 insteekkaarten en 3 insteekkaarten)

16.54 kg (inclusief 2 vermogensmodules, 3 ventilatormodules, met uitzondering van plug-in-kaarten en plug-in-card-vulppanelen)19.26 kg (inclusief 2 vermogensmodules, 3 ventilatormodules en 4 plug-in-fillercards, exclusief plug-in-cards)

12.76 kg (exclusief voedingsmodules, ventilatormodules, plug-in-kaarten en plug-in-fillercards; met inbegrip van 2 plug-in-fillercards en 3 fanfillercards)15.48 kg (exclusief voedingsmodules, ventilatormodules en plug-in-kaarten; met inbegrip van 4 kaartenvullingspanelen, 2 power plug-in-vulingspanelen en 3 ventilatorvullspanelen)

Met vier CE88-SAN-D16CQ-H kaarten:- 888W (100% belasting, 64*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)- 1318W (100% belasting, 64*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroom)- 1376W (100% belasting, 48*100G + 16*200G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)Met vier CE88-SAN-D26F-H kaarten:- 410W (100% belasting, 96*25G + 8*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroom) - 718W(100% belasting, 96*25G + 8*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)

Met vier CE88-SAN-D16CQ-H kaarten:- 650W (100% belasting, 32*100G koperen poorten, normale temperatuur, dubbele wisselstroomvoorraden)- 728W (100% belasting, 32*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroom)Met vier CE88-SAN-D26F-H kaarten:- 305W (100% belasting, 48*25G+4*100G koperen poorten, normale temperatuur, dubbele wisselstroomvoorraden)- 338W (100% belasting, 48*25G+4*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroomvoorzieningen)

Geconfigureerd met 4 CE88-SAN-D16CQ-H-kaarten: 569WGeconfigureerd met 4 CE88-SAN-D26F-H-kaarten: 276W

Met vier CE88-SAN-D16CQ-H kaarten:- 3029,9 BTU/uur (100% belasting, 64*100G optische modules voor korte afstanden, normale temperatuur, dubbele wisselstroomvoorzieningen)- 4497 BTU/uur (100% belasting, 64*100G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)- 4694,9 BTU/uur (100% belasting, 48*100G + 16*200G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroom)Met vier CE88-SAN-D26F-H kaarten:- 1398,9 BTU/uur (100% belasting, 96*25G + 8*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)- 2449,8 BTU/uur (100% belasting, 96*25G+8*100G-poort optische modules voor lange afstanden, hoge temperatuur, dubbele wisselstroom)

Met vier CE88-SAN-D16CQ-H kaarten:- 2217,8 BTU/uur (100% belasting, 32*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorraden)- 2483,9 BTU/uur (100% belasting, 32*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)Met vier CE88-SAN-D26F-H kaarten:- 1040,7 BTU/uur (100% belasting, 48*25G+4*100G koperkabels, normale temperatuur, dubbele wisselstroomvoorzieningen)- 1153,3 BTU/uur (100% belasting, 48*25G+4*100G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)

Luchtkoeling

Geconfigureerd met 4 CE88-SAN-D16CQ-H-kaarten: 1941.4 BTU/uurGeconfigureerd met 4 CE88-SAN-D26F-H-kaarten: 941,7 BTU/uur

AC aansluitbaar, DC aansluitbaar, HVDC aansluitbaar

- 2000W AC & 240V DC-kernmodule: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 1800W AC & 240V DC-kernmodule: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 2000 W hoogspanningsstroommodule: 336 V stroom- 2200W gelijkstroommodule: -48V gelijkstroom ~ -60V gelijkstroom; +48V gelijkstroom

- 2000W AC & 240V DC-krachtmodule: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 1800W AC & 240V DC-vermogen module: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 2000 W hoogspanningsstroommodule: 260 V DC ~ 400 V DC- 2200W gelijkstroommodule: -38,4V DC ~ -72V DC; +38,4V DC ~ +57V DC

- 2000W AC & 240V DC-vermogensmodule: 10A (100V AC ~ 240V AC); 10A (240V DC)- 1800W AC & 240V DC-vermogensmodule: 10A (100V AC ~ 240V AC); 10A (240V DC)- 2000 W hoogspanningsstroommodule: 10 A (336 V stroom)- 2200W gelijkstroommodule: 63A (-48V DC ~ -60V DC); 63A (+48V DC)

- 2000W AC & 240V DC-vermogensmodule: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- 1800W AC & 240V DC-krachtmodule: 1800W (200V AC ~ 240V AC & 240V DC); 900W (100V AC ~ 130V AC)- 2000 W hoogspanningsstroommodule: 2000 W- 2200W gelijkstroommodule: 2200W

DRAM: 8 GB

64 MB*2

4 GB SSD

Deze functie is gereserveerd en is nog niet ingeschakeld.

RJ45

Zie de inleiding van de interface van elke kaart.

Zie de inleiding van de interface van elke kaart.

Deze functie is gereserveerd en is nog niet ingeschakeld.

steun

Indien u deze specificatie nodig heeft, raadpleegt u de productbrochure of neemt u contact op met de verkoopspersoon van het product om deze te verkrijgen.

Ondersteunt 2+1 back-up en hot backup voor ventilatormodules.het wordt aanbevolen dat u de kapotte ventilator module onmiddellijk vervangen.

1+1 back-up

2

AC: gemeenschappelijke modus 6kV, differentiële modus 6kVHVDC: gemeenschappelijke modus 4kV, differentiële modus 2kVDC: gemeenschappelijke modus 4kV, differentiële modus 2kV

Ventilator met stekker

3

De luchtinlaat/luchtuitlaat aan de poortzijde wordt bepaald door de geselecteerde ventilatormodules en -energie-modules. De luchtleidingen van de ventilatormodules en -energie-modules moeten consistent zijn.

-40°C+70°C

0°C tot 40°C (0m tot 1800m)Opmerking: op een hoogte van 1800 m tot 5000 m neemt de maximale temperatuurspecificatie met 1 °C af voor elke hoogteverhoging van 220 m.

5%RH ∼95%RH, niet-condenserend

5%RH ∼95%RH, niet-condenserend

≤ 5000 m

≤ 5000 m

48.4 jaar

1.86 uur

Inlaatlucht aan de poortzijde: < 86,1 dB (A)Luchtuitlaat aan de poortzijde: < 87,9 dB (A)

Inlaatlucht aan de poortzijde: < 64,3 dB (A)Luchtuitlaat aan de poortzijde: < 65,2 dB (A)

0.9999964621
