| Basisinformatie |
| beschrijven |

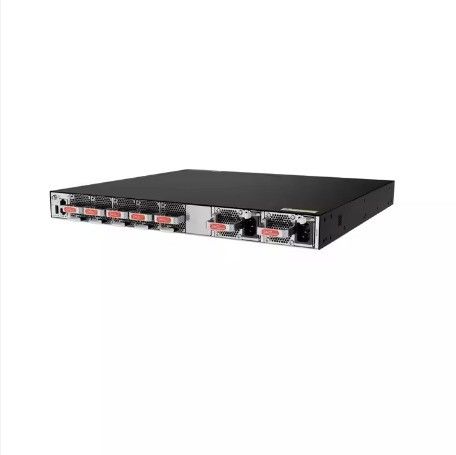

CE8851-32CQ4BQ-schakelaar (32*100GE QSFP28, 4*200GE QSFP56, 2*AC-stroomvoorziening, 5*ventilatordoos, poortzijde)
|
| Deelnummer |
02355RHP-001
|
| model |
CE8851-32CQ4BQ
|
| Technische indicatoren |
| Overige onderdelen codes |
02355RHM-001 (CE8851-32CQ4BQ-switch (32*100GE QSFP28, 4*200GE QSFP56, zonder voeding en ventilator)
02355RHN-001 (CE8851-32CQ4BQ-schakelaar (32*100GE QSFP28, 4*200GE QSFP56, 2*AC-stroomvoorziening, 5*fanbox, luchtinlaat aan de poortzijde)
|
| Installatie |
Installatie van kasten
|
| Hoogte [mm] |
43.6mm
|
| Diepte [mm] |
420.0 mm
|
| Breedte [mm] |
442.0 mm
|
| Hoogte van het chassis [U] |
1
|
| Gewicht (volledige configuratie, inclusief verpakkingsmaterialen) [kg] |
12.58kg
|
| Gewicht (inclusief verpakking) [kg] |
10.39kg
|
| Gewicht (volledige configuratie, exclusief verpakkingsmateriaal) [kg] |
8.31 kg (met wisselstroomvoorziening en ventilatorbox, exclusief optische modules; indien meerdere modules worden ondersteund, wordt het maximumgewicht gebruikt)
|
| Gewicht (exclusief verpakkingsmateriaal) [kg] |
6.12 kg (zonder optische module, stroomvoorziening en ventilator)
|
| Maximaal vermogen verbruik [W] |
541W (100% belasting, 32x100G+4x200G korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)
648W (100% belasting, 32x100G+4x200G langeafstandsoptische modules, hoge temperatuur, dubbele wisselstroomvoorraden)
|
| Typisch energieverbruik [W] |
378W (100% belasting, 16x100G+2x200G poorten koperkabels, normale temperatuur, dubbele wisselstroom)
417W (100% belasting, 16x100G+2x200G-poorten, korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)
|
| Statisch vermogen |
331W
|
| Maximale warmteafvoer [BTU/uur] |
- 1846 BTU/uur (100% belasting, 32x100G+4x200G poorten, korteafstandsoptische modules, normale temperatuur, dubbele wisselstroom)
- 2211 BTU/uur (100% belasting, 32x100G+4x200G haven optische modules voor lange afstand, hoge temperatuur, dubbele wisselstroomvoorraden)
|
| Typische warmteafvoer [BTU/uur] |
- 1290 BTU/uur (100% belasting, 16x100G+2x200G poorten koperkabels, normale temperatuur, dubbele wisselstroom)
- 1423 BTU/uur (100% belasting, 16x100G+2x200G-poorten, korteafstandsoptische modules, normale temperatuur, dubbele wisselstroomvoorzieningen)
|
| Koelmethode |
Luchtkoeling
|
| Statische warmteafvoer [BTU/h] |
1129 BTU/uur
|
| Type voedingsbron |
AC aansluitbaar, DC aansluitbaar, HVDC aansluitbaar
|
| Nominale ingangsspanning [V] |
- 1200W AC & 240V DC-vermogen module: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC
- 1200W gelijkstroommodule: -48V DC ~ -60V DC; +48V DC
|
| Invoerspanningsbereik[V] |
- 1200W AC & 240V DC-krachtmodule: AC: 90V AC ~ 290V AC, 45Hz-65Hz; DC: 190V DC ~ 290V DC
- 1200W gelijkstroommodule: -38,4V DC ~ -72V DC; +38,4V DC ~ +72V DC
|
| Maximale invoerstroom [A] |
- 1200W AC & 240V DC-vermogensmodule: 10A (100V AC ~ 130V AC); 8A (200V AC ~ 240V AC); 8A (240V DC)
- 1200W gelijkstroommodule: 38A (-48V DC ~ -60V DC); 38A (+48V DC)
|
| Nominaal uitgangsvermogen [W] |
- 1200W AC & 240V DC-vermogen module: 1200W
- 1200W gelijkstroommodule: 1200W
|
| Geheugen |
DRAM: 8 GB
|
| NOR Flash-specificaties |
64 MB
|
| SSD Flash |
4 GB SSD
|
| USB-interface |
Deze functie is gereserveerd en is nog niet ingeschakeld.
|
| Console-interface type |
RJ45
|
| Downlink-dienstpoort |
32x100G QSFP28+4x200G QSFP56
|
| Interfaces die serviceportstapeling ondersteunen |
Deze functie is gereserveerd en is nog niet ingeschakeld.
|
| Echttijdklok (RTC) |
steun
|
| Schakelcapaciteit [Gbps] |
Indien u deze specificatie nodig heeft, raadpleegt u de productbrochure of neemt u contact op met de verkoopspersoon van het product om deze te verkrijgen.
|
| Ventilator-redundantie |
Ondersteunt 4+1 back-up en hot backup van ventilatormodules.het wordt aanbevolen om de kapotte ventilatormodule onmiddellijk te vervangen.
|
| Energie-redundantie |
1+1 back-up
|
| Aantal energie-modules |
2
|
| Blikbescherming voor de aansluiting |
AC: gemeenschappelijke modus 6kV, differentiële modus 6kV
DC: gemeenschappelijke modus 4kV, differentiële modus 2kV
HVDC: gemeenschappelijke modus 4kV, differentiële modus 2kV
|
| Typ van ventilator |
Ventilator met stekker
|
| Aantal ventilatoren |
5
|
| Luchtstroomrichting |
De luchtinlaat/luchtuitlaat aan de poortzijde wordt bepaald door de geselecteerde ventilatormodules en -energie-modules. De luchtleidingen van de ventilatormodules en -energie-modules moeten consistent zijn.
|
| Bergingstemperatuur [°C] |
-40°C+70°C
|
| Langdurige temperatuur van de werkomgeving [°C] |
0°C tot 40°C (0m tot 1800m)
Opmerking: op een hoogte van 1800 m tot 5000 m neemt de maximale temperatuurspecificatie met 1 °C af voor elke hoogteverhoging van 220 m.
|
| Relatieve luchtvochtigheid van de opslagplaats [RH] |
5%RH ∼95%RH, niet-condenserend
|
| Relatieve luchtvochtigheid van de langdurige werkomgeving [RH] |
5%RH ∼95%RH, niet-condenserend
|
| Opberghoogte [m] |
≤ 5000 m
|
| Langdurige werkhoogte [m] |
≤ 5000 m
|
| MTBF [jaren] |
27.77 jaar
|
| MTTR [uren] |
2 uur
|
| Hoogtemperatuurgeluid 40°C (geluidsdruk) |
De luchtstroom van voor naar achteren: gemiddeld 71,5 dB (A) (max: 77,3 dB (A))
De luchtstroom van achteren naar voor: gemiddeld 69,7 dB ((A)) (max: 75,6 dB ((A))
|
| Geluid (geluidsdruk) bij kamertemperatuur 27°C |
Voor-achterluchtstroom: gemiddeld 52,6 dB (A) (max: 57,2 dB (A))
Airflow van achteren naar voor: gemiddeld 53,6 dB (A) (max: 59,0 dB (A))
|
| Beschikbaarheid |
0.999991779
|
