High Capacity S5700-24TP-SI-DC Industrial Switch met een capaciteit van 56 Gb/s en 24 poorten

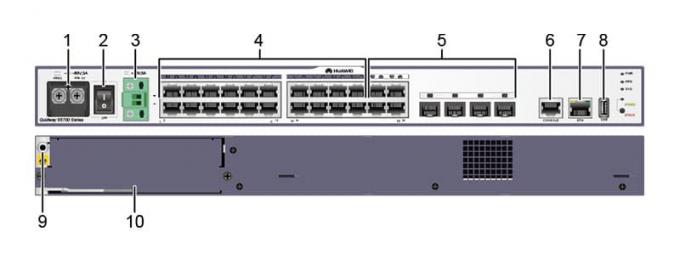

1. DC-kragterminal

6Eén consolepoort.

2Schakelaar.

7Eén ETH-beheerpoort

3. back-up stroomstop

8Eén USB-poort.

4. Twintig 10/100/1000BASE-T-poorten

9. ESD-aansluiting

5Vier combo-poorten (10/100/1000BASE-T + 100/1000BASE-X)

10Achterste kaart slot.

Posten

S5700-24TP-SI-DC

Vaste poort

24 Ethernet 10/100/1000-poorten, waarvan 4 dual-purpose 10/100/1000- of SFP-poorten

Verlengde slot

Eén uitgebreide slot voor een stapel kaart

Uitvoeringsprestaties

36 Mpps

VLAN

4K VLAN's

Gast VLAN en spraak VLAN

VLAN-toewijzing op basis van MAC-adressen, protocollen, IP-subnetwerken, beleid en poorten

1Mapping van VLAN's van 1 en N:1

Betrouwbaarheid

RRPP-ringtopologie en RRPP-meerdere instanties

Smart Link-boomtopologie en Smart Link-multi-instanties, die de bescherming op milliseconde-niveau bieden

SEP

Elektrische kofferbak

STP, RSTP en MSTP

BPDU-bescherming, wortelbescherming en lusbescherming

Kenmerken van MPLS

Niet ondersteund

IP-routing

Statische routing, ECMP

RIPv1, RIPv2 en RIPng

IPv6-functies

Neighbor Discovery (ND)

Pad MTU (PMTU)

IPv6 ping, IPv6 tracer en IPv6 telnet

ACL's op basis van het bron-IPv6-adres, het bestemming-IPv6-adres, de ports van laag 4 of het protocoltype

MLD v1/v2 spionage

6to4 tunnel, ISATAP tunnel en handmatig geconfigureerde tunnel

Multicast

IGMP v1/v2/v3 spionage en IGMP snel verlof

Multicast forwarding in een VLAN en multicast replicatie tussen VLAN's

Multicast load balancing tussen lidpoorten van een trunk

Beheersbare multicast

Portgebaseerde statistieken van het multicastverkeer

QoS/ACL

Rate limiting on packets sent and received by an interface (tarief dat de verzending en ontvangst van pakketten door een interface beperkt)

Pakketredirectie

Verkeerspolitie in havens en tweevoudige driekleurige CAR

Acht wachtrijen in elke haven

WRR, DRR, SP, WRR+SP en DRR+SP wachtrijplanningsalgoritmen

Hermarkering van de prioriteit 802.1p en de prioriteit DSCP

Pakketfiltering op lagen 2 tot en met 4, het filteren van ongeldige frames op basis van het bron-MAC-adres, het bestemming-MAC-adres, het bron-IP-adres, het bestemming-IP-adres, het poortnummer, het protocoltype,en VLAN-ID

Beperking van het tarief in elke wachtrij en vormgeving van het verkeer in havens

Veiligheid

Beheer van gebruikersrechten en wachtwoordbescherming

DoS-aanvalverdediging, ARP-aanvalverdediging en ICMP-aanvalverdediging

Binding van IP-adres, MAC-adres, interface en VLAN

Isolatie van de haven, beveiliging van de haven en kleverige MAC

Blackhole MAC-adressen

Beperking van het aantal geleerde MAC-adressen

802.1x authenticatie en beperking van het aantal gebruikers op een interface

Authenticatie AAA, RADIUS, HWTACACS en NAC

SSH v2.0

Hypertext Transfer Protocol Secure (HTTPS)

CPU-verdediging

Zwarte lijst en witte lijst

OAM

Ondersteuning

Beheer en onderhoud

Virtuele kabeltest

Stapelen

MAC Verplichte doorgifte (MFK)

Port mirroring en RSPAN (afgelegen port mirroring)

Configuratie en onderhoud op afstand met Telnet

SNMP v1/v2/v3

RMON

Web-NMS

HGMP

Systemlogs en alarmen van verschillende niveaus

GVRP

MUX VLAN

DDR-geheugen

256 MB

Flashgeheugen

32 MB

Gemiddelde tijd tussen storingen (MTBF)

37 jaar

Gemiddelde tijd tot reparatie (MTTR)

2 uur

Beschikbaarheid

> 0.99999

Overspanningsbescherming: Servicepoortbescherming

Niet-PoE-schakelaar: ±2 kV in normale stand

Overspanningsbescherming: Bescherming van de stroomvoorziening

Niet-PoE-schakelaar: DC: ±6 kV in differentiële modus; ±6 kV in normale modus

Stapelpoort

Twee stackpoorten beschikbaar op elke stackkaart

Maximale bandbreedte van de stapel (twee richtingen)

48 Gbit/s

RPS

Niet ondersteund

PoE

De PWR-serie ondersteunt PoE.

Inlaatstroomstroom: nominale invoerstroombereik

-48 V DC tot -60 V DC

Inlaatstroom: maximaal spanningsbereik

-36 V DC tot -72 V DC

Maximaal stroomverbruik van het systeem (100% doorvoer, 100% PoE-belastingen, volle snelheid van ventilatoren)

S5700-24TP-SI-DC: 40 W

Werktemperatuur

0°C tot +50°C

Bergingstemperatuur

-40°C tot +70°C

Geluid onder normale temperatuur (27°C, geluidsvermogen)

S5700-24TP-SI-DC: 0

Relatieve luchtvochtigheid

5% RH tot 95% RH, niet-condenserend

Werkshoogte

Niet-PoE-schakelaar: DC: 0 m tot 2000 m

EMC

CISPR22 klasse A

CISPR24

EN55022 klasse A

EN 50024

ETSI EN 300 386 Klasse A

CFR 47 FCC Deel 15 Klasse A

ICES-003 klasse A

AS/NZS CISPR22 klasse A

IEC 61000-4-2

ITU-T K 20

ITU-T K 44

Milieunormen

RoHS

REACH

WEEE

Veiligheid

IEC 60950-1

EN 60950-1/A11/A12

UL 60950-1

CSA C22.2 nr. 60950-1

AS/NZS 60950.1

Laserveiligheid

IEC60825-1

IEC60825-2

EN 60825-1

EN 60825-2

Afmetingen (W x D x H)

442.0 mm x 220,0 mm x 43,6 mm

Volledig geladen

≤ 8,5 kg

Leeg geladen

≤ 5 kg
